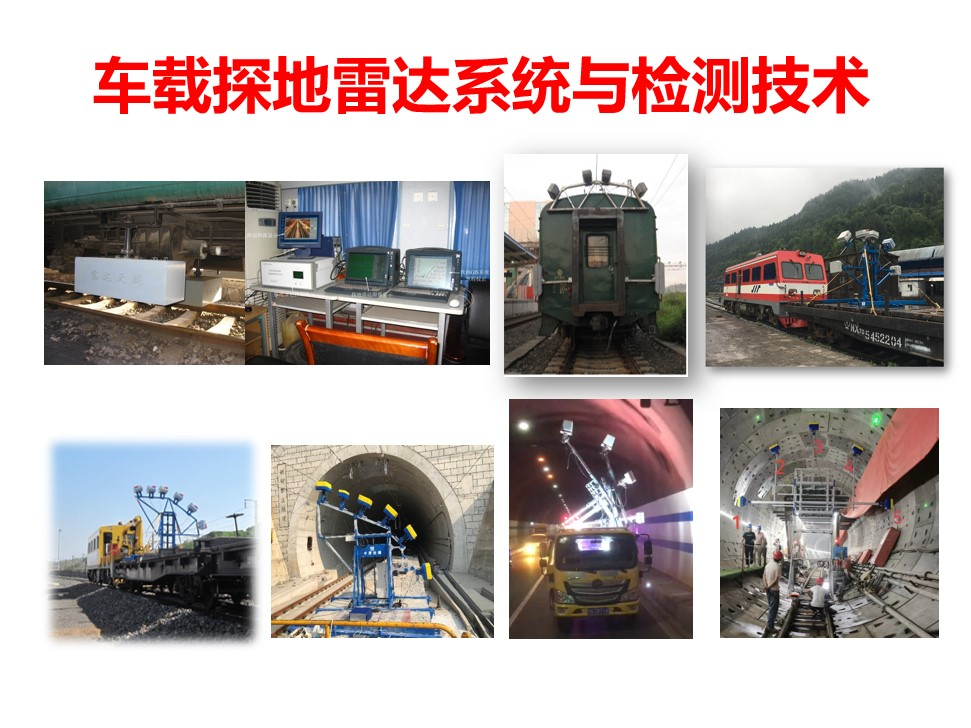

       多通道高速掃描空發車載探地雷達系統包括VMGPR-6 主機, 數據采集筆記本電腦、AL-300天線、AL-900天線、多芯同軸電纜以及測距編碼器等組成。系統還配備了GPS接收機和GIS定位系統。多通道高速掃描空發車載探地雷達系統可以安裝在各種運載工具上，對公路、鐵路、地鐵等交通基礎設施（橋梁、隧道、路基）快速檢測。其特點是全斷面快速掃描、參數設置簡單、定位準確、采集過程全部自動化。 全套車載探地雷達設備包括以下內容：
        車載探地雷達主機一臺（型號VMGPR-6）；
        六個300MHz空發天線（型號AL-300）；
        六個900MHz空發天線（型號AL-900）；
        六條帶連接器的四芯同軸電纜；
        一臺用于數據采集的三防電腦（松下筆記本電腦）；
        一臺GPS接收機、電纜、全頻天線；
        一臺裝有鐵路GIS系統的三防電腦（松下筆記本電腦）；
       一臺用于鐵路測距的多譜勒雷達；
       一臺用于汽車測距的多譜勒雷達；
       一套多通道車載探地雷達采集軟件；
       一套多通道車載探地雷達數據處理軟件
       一套鐵路里程校正系統（鐵路GIS）軟件；

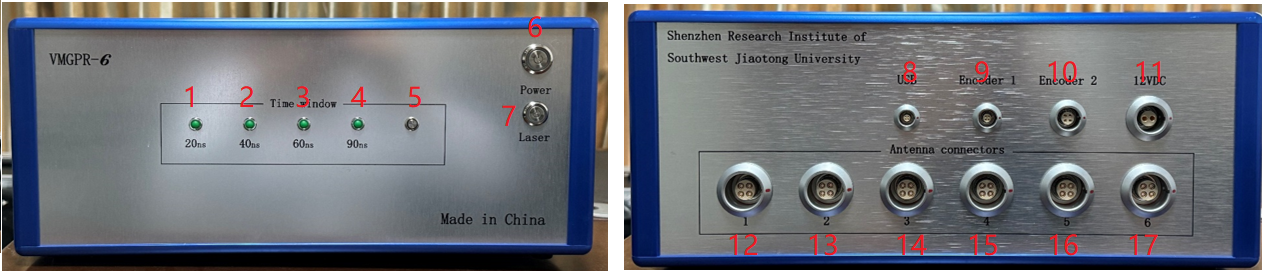

1.VMGPR-6 主機
       四個時窗可以任意切換。兩種天線（300MHz和900MHz）都能應用四個時窗。同一時窗可以同時接兩種天線，即同時采集雙頻天線數據。
       1——20ns時窗指示燈；
       2——40ns時窗指示燈；
       3——60ns時窗指示燈；
       4——90ns時窗指示燈；
       5——時窗指示燈切換按鈕；
       6——電源開關按鈕，當電源接通時紅色指示燈點亮，反之，不亮；
       7——天線上激光燈開關按鈕；
       8——專用USB連接端口，與PC機相連進行數據傳輸；
       9——測距傳感器插座，連接汽車多普勒雷達測距傳感器；
       10——測距傳感器插座，連接鐵路多普勒雷達測距傳感器；
       11——電源插座，接收來自電源適配器或蓄電池（11V-15V）的直流電源，推薦直流電源電壓12V。
       12～17——雷達天線插座，通過電纜與天線連接。
       18——在主機的底部，有四個腳，去掉四個螺絲，可看到4個固定孔，用于固定主機�？蓪⒅鳈C(jī)固定在車輛平臺上。
       VMGPR-6 主機指標
       通道數：6；
       脈沖重復頻率：每通道500kHz；
       每個掃描線的樣點數：512；
       時窗：20ns、40ns、60ns、90ns；
       AD轉換：16位；
       數據采集方式：時間控制與距離控制；
       電源：DC 12V；
       功耗：<300W；
       抗沖擊：10g；
       抗震動：2g （30Hz）
       尺寸：430mm×355mm×180mm；
       重量：17.5 kg。

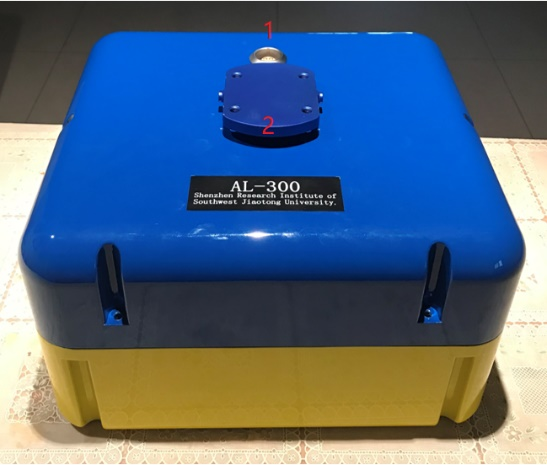

       2. 300MHz空發天線
        中心頻率:300MHz；
        脈沖重復頻率:500kHz；
        動態范圍：60dB;
        抗沖擊：10g；
       抗震動：2g （30Hz）；
       尺寸：375mm×325mm×220mm；
       重量：11.5Kg。
       垂直分辨率：空氣中0.25m; 混凝土中0.07m(介電常數12)。

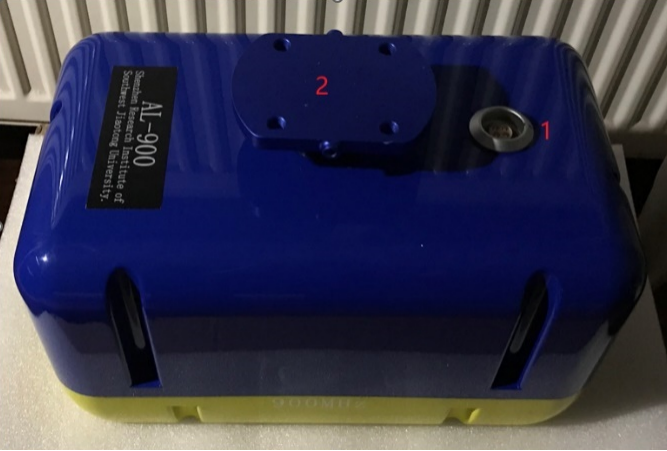

       3. 900MHz空發天線
       中心頻率:900MHz；
       脈沖重復頻率:500kHz；
       動態范圍：60dB;
       抗沖擊：10g;
       抗震動：2g （30Hz）；
       尺寸：305mm×218mm×190mm;
       重量：5.7kg 。
       垂直分辨率：空氣中0.08m; 混凝土中0.03m (介電常數7.5)。
       4. 多通道探地雷達系統數據采集軟件和多通道探地雷達數據處理軟件
       多通道探地雷達系統數據采集軟件是專業的車載探地雷達采集軟件。它的特點是參數設置簡單，數據采集全部自動化。
       多通道探地雷達數據處理軟件可以同時處理單道數據、三道數據和六道數據。三道數據處理主要用于路面路基檢測數據；六道數據處理主要用于隧道檢測數據；主要功能分為四個部分：
       1）預處理功能；
       2）數據處理功能；
       3）資料解釋功能；
       4）分析數據的輸出；
       5）三維圖像顯示。
       5. 應用
       5.1路基檢測案例

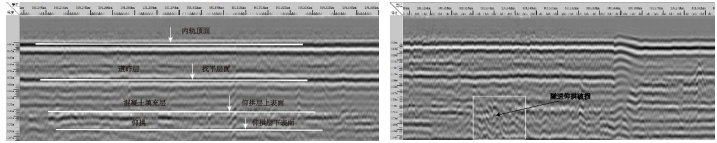

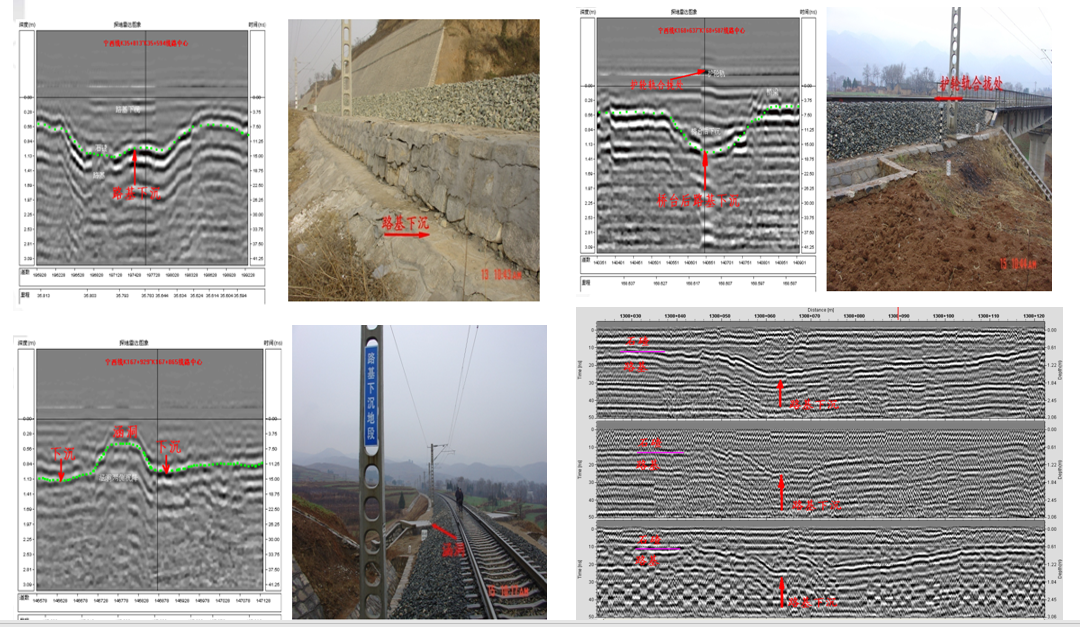

       圖5是西安-南京鐵路線路基檢測后，數據經數據處理后的雷達圖像與現場的對比；左上圖，填土路基下沉；右上圖，橋臺后路基下沉，左下圖，涵洞兩側下沉，右下圖，路基下沉的三通道顯示。圖6是鐵路隧道底部含仰拱的雷達圖像。

       5.2單線鐵路隧道檢測案例

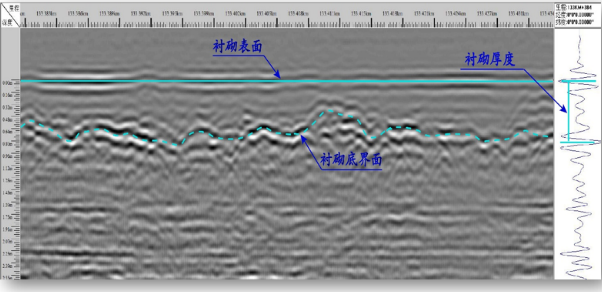

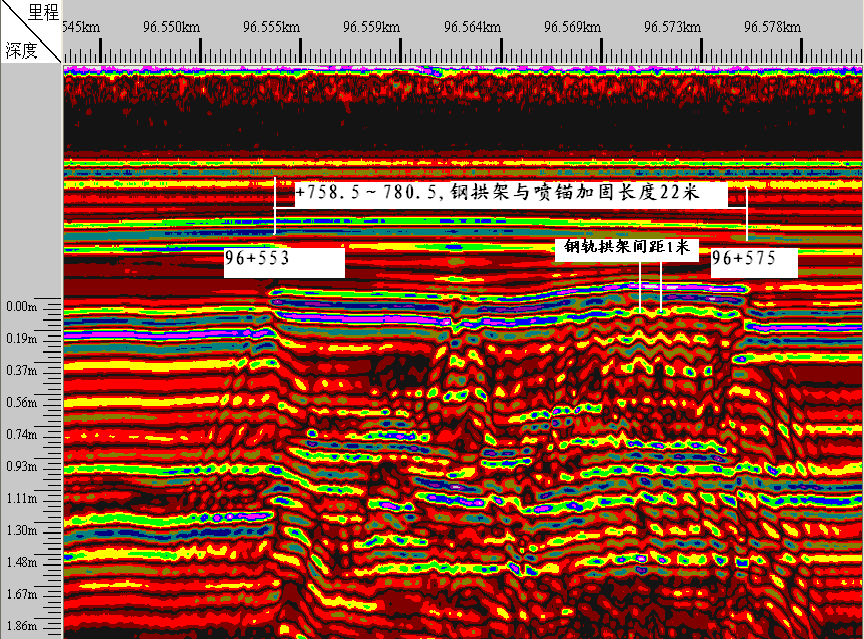

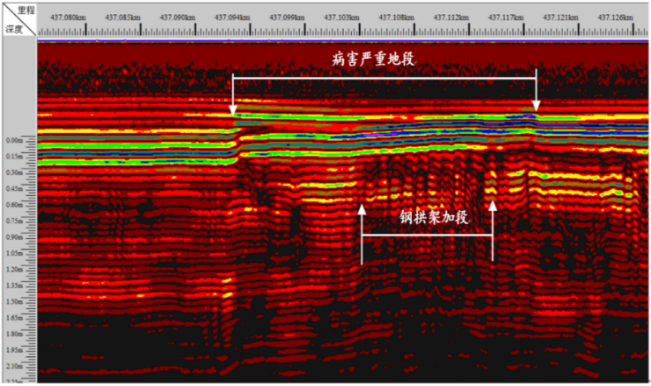

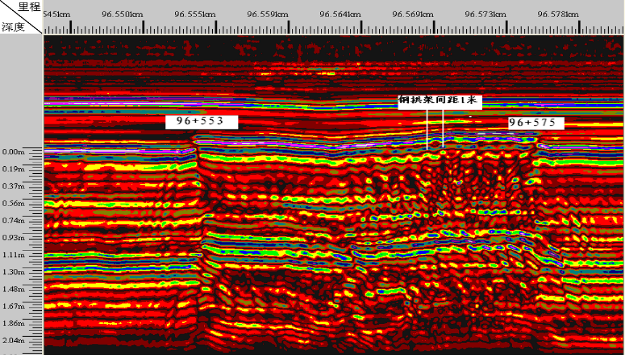

       圖7廣達鐵路線磨坊灣隧道K133+380～K133+434段右拱腰測線雷達圖像。經過數據處理軟件處理后的圖像，襯砌厚度很清晰。        2013年寶雞-中衛鐵路線隧道進行了檢測，圖8和圖9是嚴家山隧道k96+553-k96+575拱頂數據經過數據處理軟件處理后的雷達圖像。根據寶雞工務段大修竣工文件，2003-2005年咸陽橋工段對隧道內k96+553-k96+575拱頂進行噴錨，并每米設一榀P34鋼軌拱架，加固地段拱部壓漿。圖像上的長度與竣工文件的長度相同，        襄渝線大坪隧道病害嚴重地段k437+093.5- k437+118.5區段,大修設計為拱部襯砌鑿槽,每隔lm鑲?cè)?榀P50永久性鋼軌拱,拱架底部焊接鋼板支座,襯砌鑲?cè)脘撥壒昂?拱架槽及時用C20混凝土塞填。2013年對襄渝線全線隧道進行了檢測，圖10是大坪隧道左拱頂雷達圖像。但是施工中鑲?cè)脘摴凹艿拈L(zhǎng)度只有一半。
       5.3 高鐵隧道檢測案例

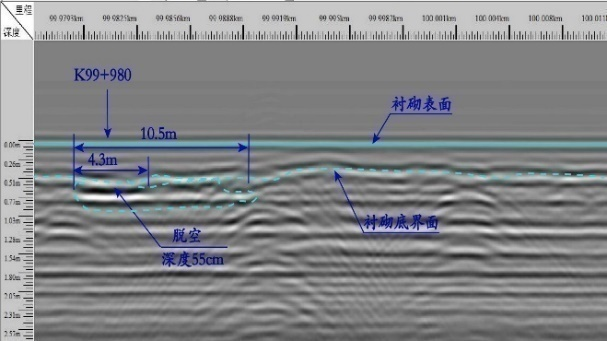

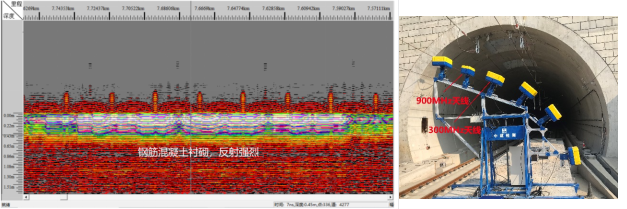

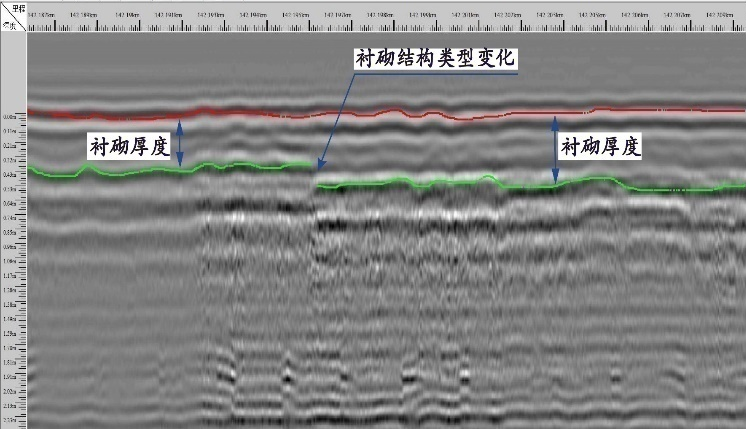

       在沈丹客運專線上檢測數據經數據處理軟件后處理后的圖像如圖11和圖12，圖11為于家?guī)X隧道下行線K106+899-K106+841段拱頂?shù)囊r砌厚度。經現場勘驗，附近就有圍巖外露的情況。圖12是連關山隧道下行K99+976拱頂數據經數據處理軟件處理后的雷達圖像，該段存在空洞坍塌過，2017年大橋局對該處空洞已進行整治。整治后我們進行了車載探地雷達檢測，二襯背后仍存在空洞，經施工單位證實與現場情況基本吻合。        圖13是2023年我們用900MHz天線測得高鐵隧道襯砌厚度。

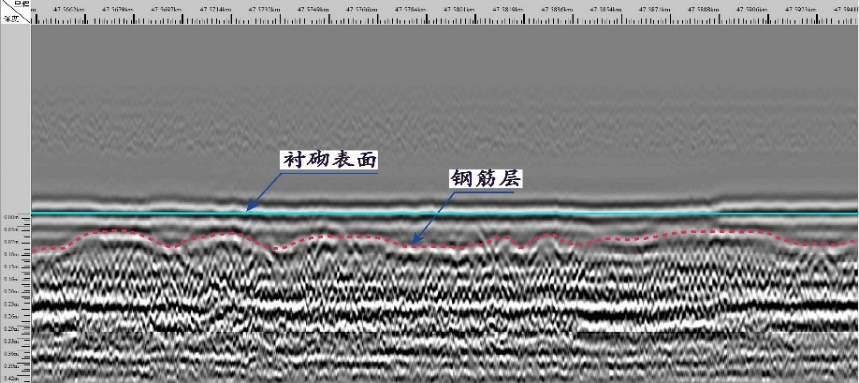

         我們進行了公路隧道進行檢測試驗。試驗數據經數據軟件處理后，分析結果得到了證實，見圖14。襯砌厚度與設計文件相符。圖15是用900MHz天線測得鋼筋混凝土鋼筋保護層厚度。
        5.5地鐵盾構隧道檢測案例

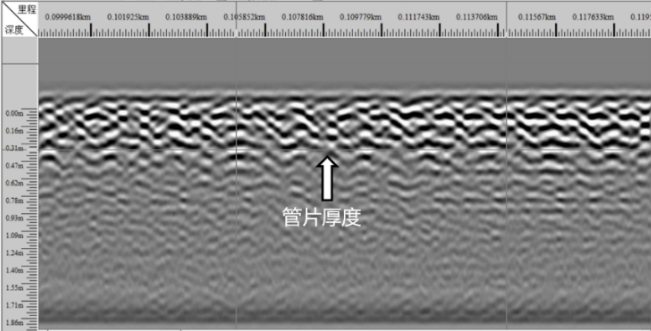

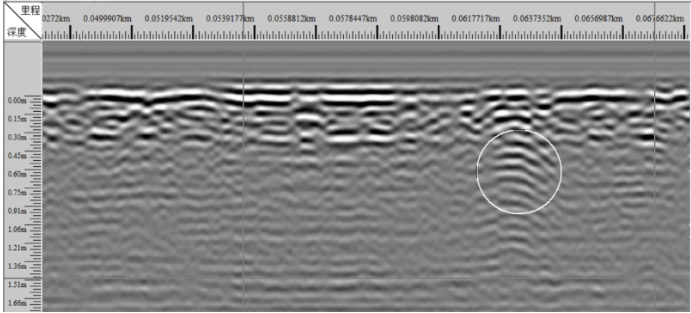

        新建地鐵管片厚度35cm.采用300MHz和900MHz天線，天線距離管片表面140cm�？諝怦詈咸炀�(xiàn)測試的圖像與地面耦合天線測試的圖像是相同，見圖16. 管片背后有異常的雷達圖像見圖17。

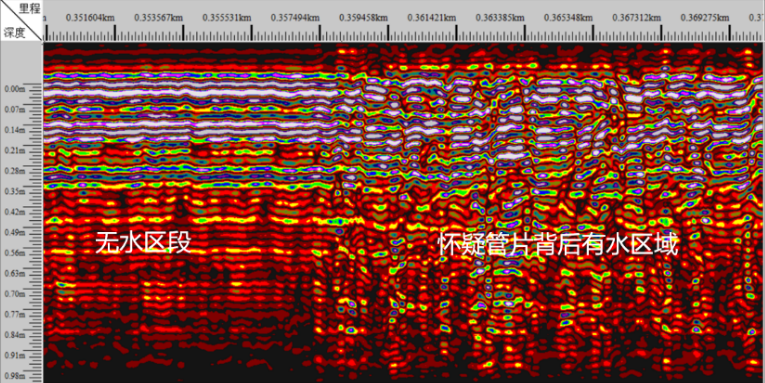

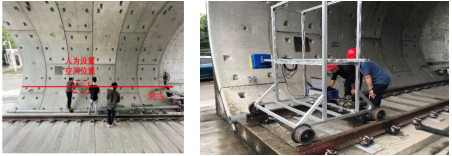

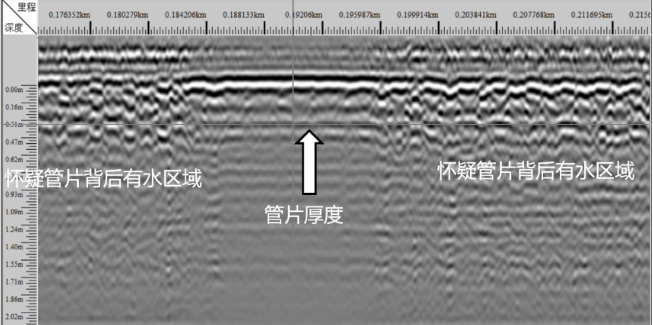

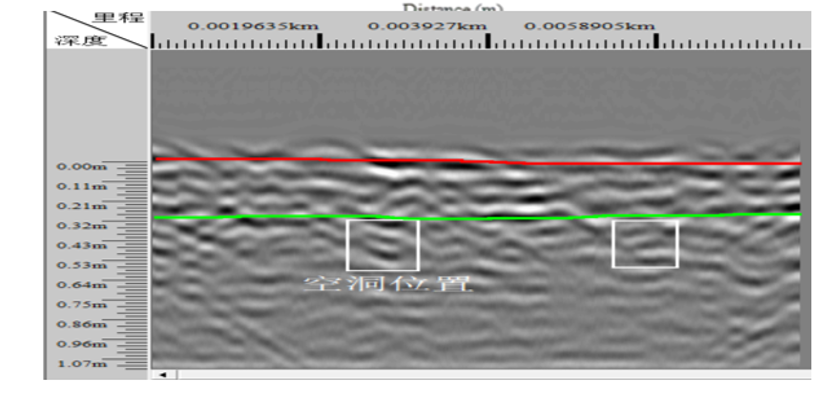

       圖18和圖19分別為300M和900M天線測得管片后面含水的雷達圖像。檢測地鐵位于沿海城市，檢測時正值雨季，地鐵里的水比較多。        某國家實驗室足尺寸管片模型上進行檢測人為空洞試驗，分別采用300M和900M空氣耦合天線，天線與管片表面距離70 cm，見圖20。空氣耦合天線探測出的空洞長度與實際長度相同，空洞的異常清晰可辨，圖21,22。說明300M和900M空氣耦合天線在遠距離的情況下都能穿透管片厚度，探測到管片背后的空洞。

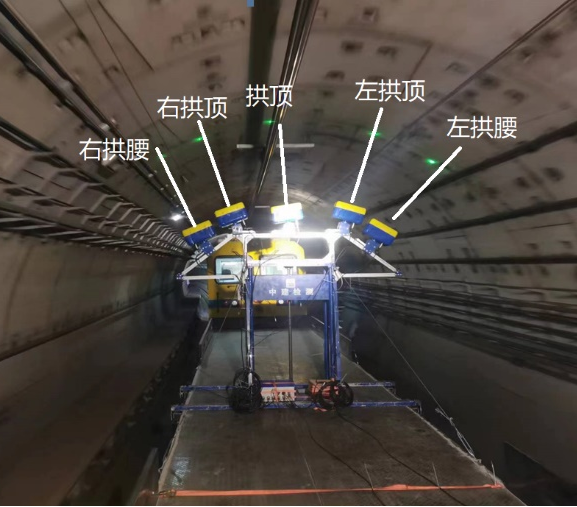

       某軟土地區城市地鐵某條線已運營10多年，需要檢測的區段管片裂損比較嚴重，曾用鋼片進行過加固。我們采用車載探地雷達系統對該區段上、下行線進行檢測，采用5組300M空氣耦合天線（見圖23），檢測速度30km/h。
       盾構管片地鐵是一個封閉系統。盾構管片系統完整時，管片外側的軟土在列車動力作用下固結變形時，孔隙水向外側緩慢排出。當盾構管片系統損壞時，管片間或管片內存在排水通道，軟土在列車動力作用下固結，孔隙水就會通過管片間或管片內存在的排水通道排出。所以通過探地雷達探測出含水區域和深度，就可以判斷地鐵管片的損壞程度。

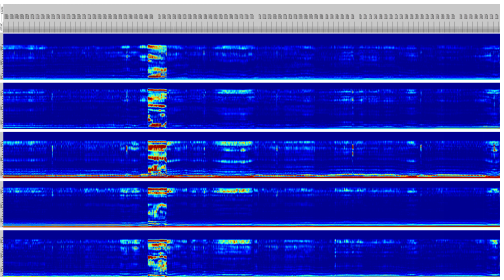

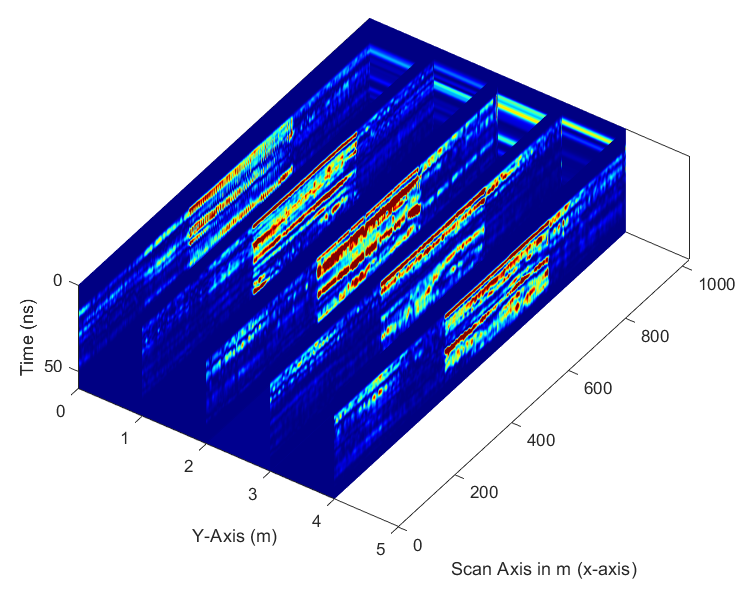

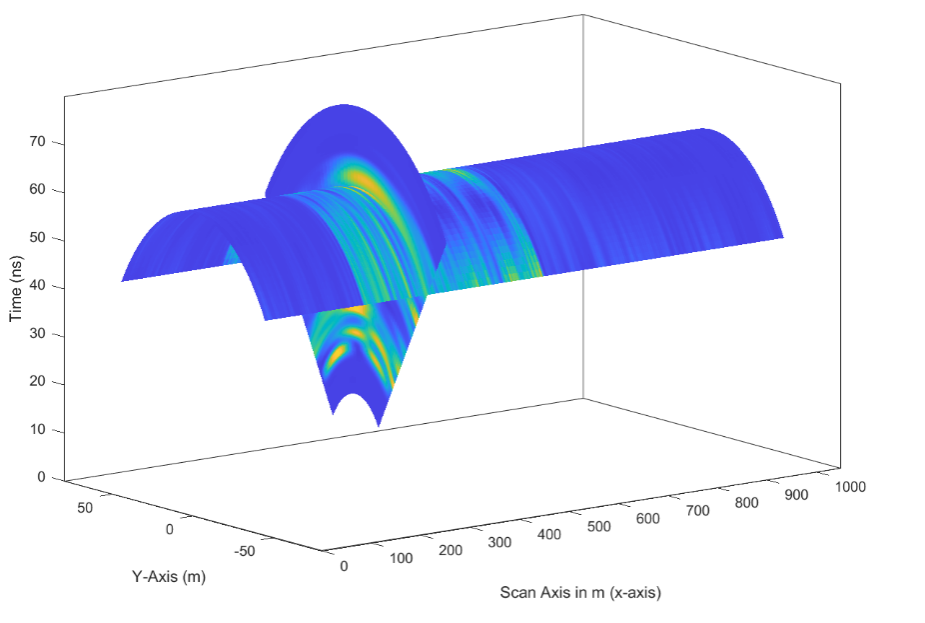

探地雷達圖像上反射波振幅強的部位（含水，電磁反射波振幅就強，圖24）�？筛鶕�(jù)強反射波的平面分布和深度分布，初步判斷地鐵管片的損傷程度。探地雷達圖像還可以三維顯示，圖25，圖26.

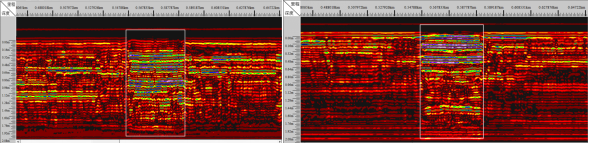

       由于地鐵運營，在天窗點不可能在軌道結構部分增加鋼環，所以加固段的道床與管片部分是沒有處理的，加固段的道床與管片部分是原始病害狀態。在探地雷達路基檢測圖像上，加固段的道床與管片部分都出現強反射，與周?chē)鷪D像存在明顯的區別（見圖27）。加固段是原來變形最嚴重地段，可見，探地雷達能夠很容易地發現盾構管片病害地段。
